メニューバー「エクステンション」 → パスの可視化 → サブメニュー

オブジェクトは適用前にパスに変更しておいてください。

 ノードの番号を表示します。

螺旋形を描き、ノード番号を表示しました。(通常描かれた順に番号が付きます)元のパスは削除されます。パスの編集で、ノードの順番が重要なファクターになる場合があります。

この例では、分かりやすくするため、元の螺旋を表示しています。

非表示にする

 パスの長さや面積を計測します。

計測する単位は、PXやcmです。

非表示にする

 ノードのハンドルを表示します。

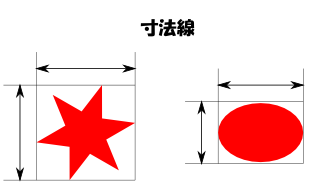

 パスに寸法線を入れます。

寸法線は、オブジェクトの境界枠に作成されます。

非表示にする
